PRÓTESIS SOBRE IMPLANTES
6.3.
Confección de férulas quirúrgicas 3D
y de prótesis inmediatas
sobre guiadas
Con las férulas radiológicas que se han confeccionado con dientes, y
que tienen marcadores radiológicos (puntas de gutapercha), el clínico
obtiene las imágenes de TC para diagnóstico.
Las imágenes obtenidas se incluyen en un software de planificación
de colocación de implantes. Estos programas son específicos para las
diferentes marcas de implantes y contienen una biblioteca donde están
clasificados por tipos, diámetro, longitud, etc.
Se superpone el modelo tridimensional con la plantilla radiológica (que
serán sus futuros dientes) y se sitúa, de forma virtual, el implante elegi-
do, adaptándose a las características del hueso y a la longitud o anchura

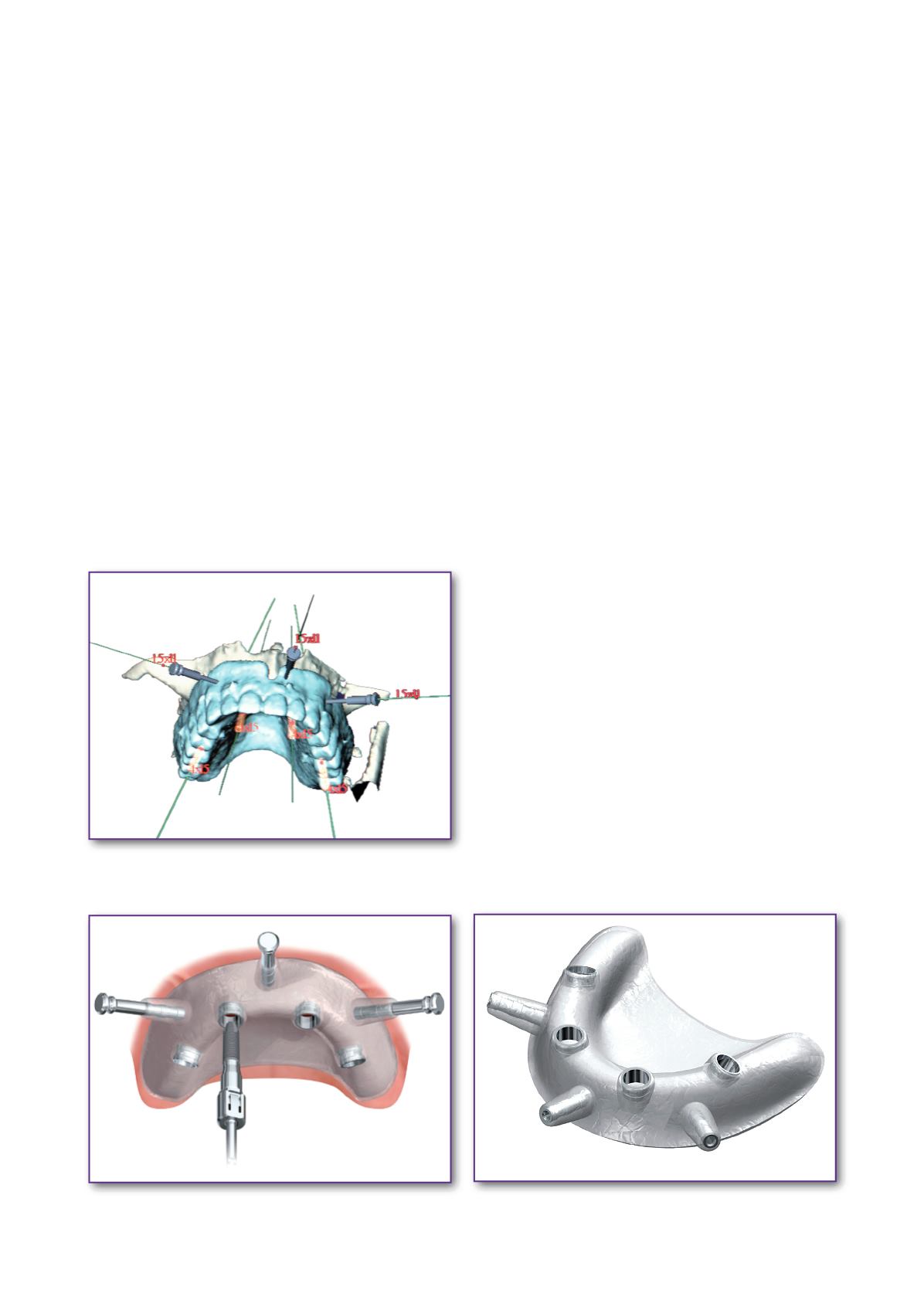

Figura 33.
Figura 34.
Figura 35.
de la mucosa de la zona donde se va a colocar el
implante (Figuras 33-35).
Una vez finalizado, estas imágenes se exportan
a una fotocopiadora de chorro de material foto-
polimerizable o fresadora de acrílico.
Se confecciona una placa guía con unos cilindros
metálicos incluidos que corresponden al diáme-
tro del implante planificado. Estos tienen la incli-
nación correcta de entrada para que la fresa guía
perfore el hueso en la posición de colocación del
implante y lo fije en la mandíbula o maxilar, impi-
diendo su desplazamiento.
